大山作品:白白海之家3

大山作品:白白海之家3 / 大山台北 裝置創作、公共空間設計

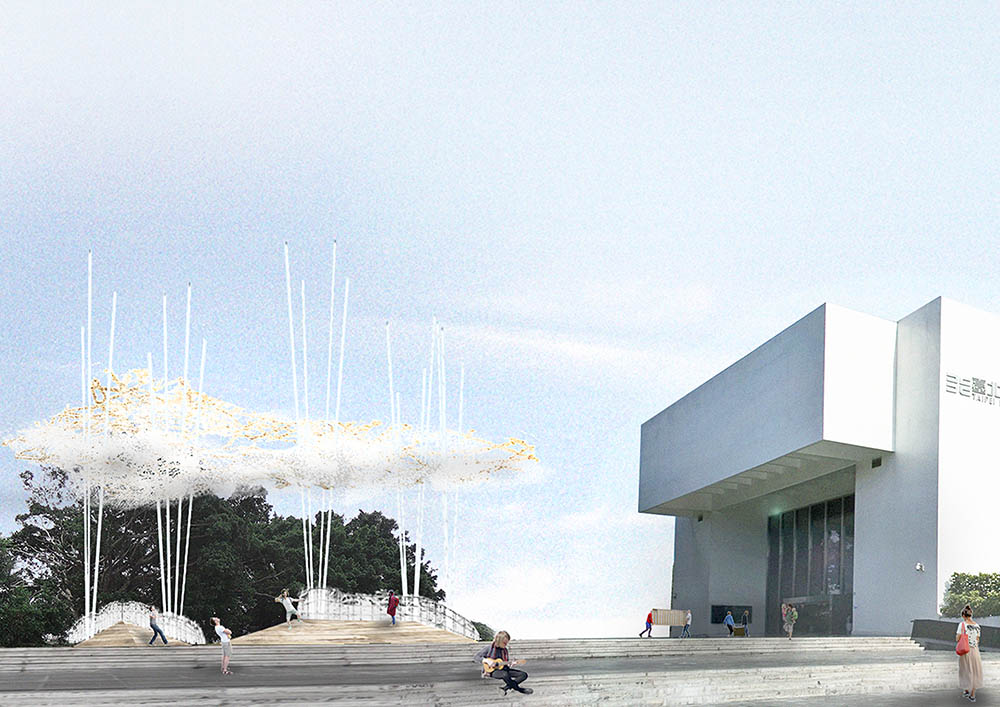

戶外透視 裁切壓縮

[參與人員]
創作人:趙元鴻
設計團隊:劉建佑、張喬淮、黃瑋晨
結構設計:陳冠帆
碳纖維施工顧問:陳德隆


[初始]

這是2013年臺北市立美術館的X-Site計劃,首次邀請建築人在北美館前廣場製作『為期三個月』的大型空間裝置。這有點像是台灣版的蛇形藝廊 Serpentine Gallery Pavilion,今年倫敦的蛇形藝廊就是邀請藤本壯介設計的方案(可參考這裡)。北美館的X-Site這次共有29組團隊參加,入選三個設計團隊如下。雖然大山沒有入選,不過我們還是很期待北美館能繼續辦下去。。。

1_正取:邊緣地景
陳宣誠+任大賢+蘇富源建築師事務所(C.J.S Architecture-Art Studio)

2_備取1:掠影或我庄
嶼山工房

3_備取2:水塔雲計畫
夾層工作室


設計說明:

[初始]

為什麼這次的作品叫『白白海之家3』?比較好玩的說法是『白白海之家1』完成後,我們著手構思了『白白海之家2』的創作,而後突然公佈了X-Site的比圖,所以我們又同時進行了用於X-Site的『白白海之家3』。可惜最後這兩個作品都沒法實現。基本上這三個作品,從『家』討論到『公共廣場』,論述類似但思考方式其實不太一樣。

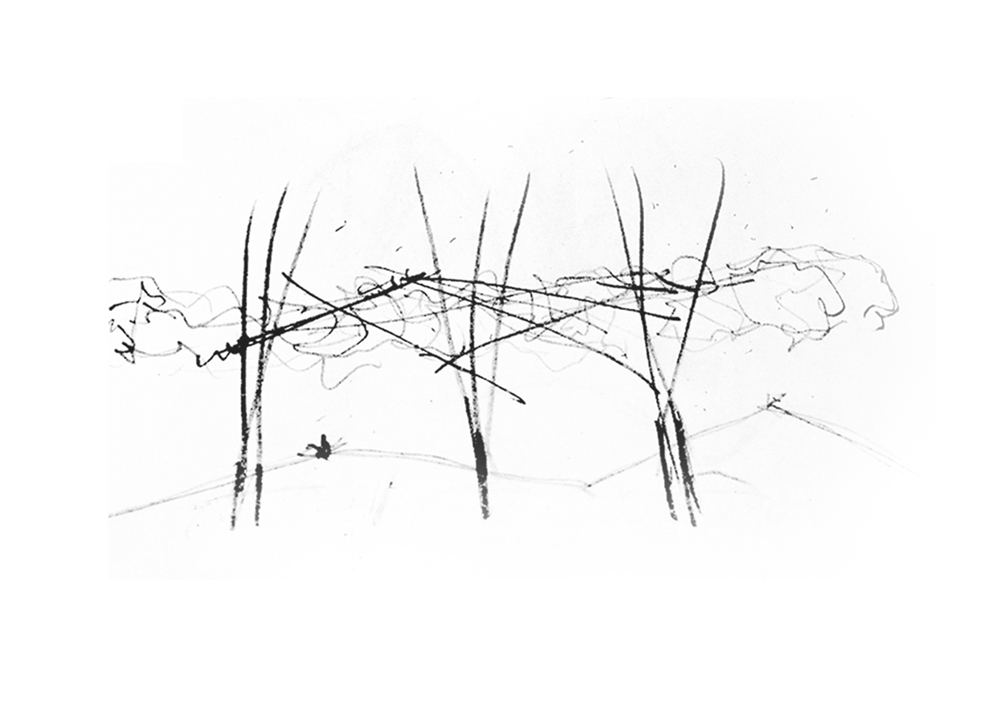

手繪

[構想]

我們想在都市中,創造一個新的地景、創造一個新的空間經驗,並藉由人與人的面對面、交談、休憩、兒童嬉戲、表演與觀看,讓這個新的都市節點能有自發的能量。

我們談的是空間可以怎麼影響人,這個裝置,有不是樓板的樓板、有不是牆的牆、不是天花板的天花,但仍是由這三者圍塑出的建築空間。空間的材質應該不是建築的重點、空間本身才是最重要的核心思想。我們還是持續在探索空間可以怎麼影響人。

另一方面,我們期待這個作品能像個大型藝術品一樣,能在北美館的大廳中被遊客看到

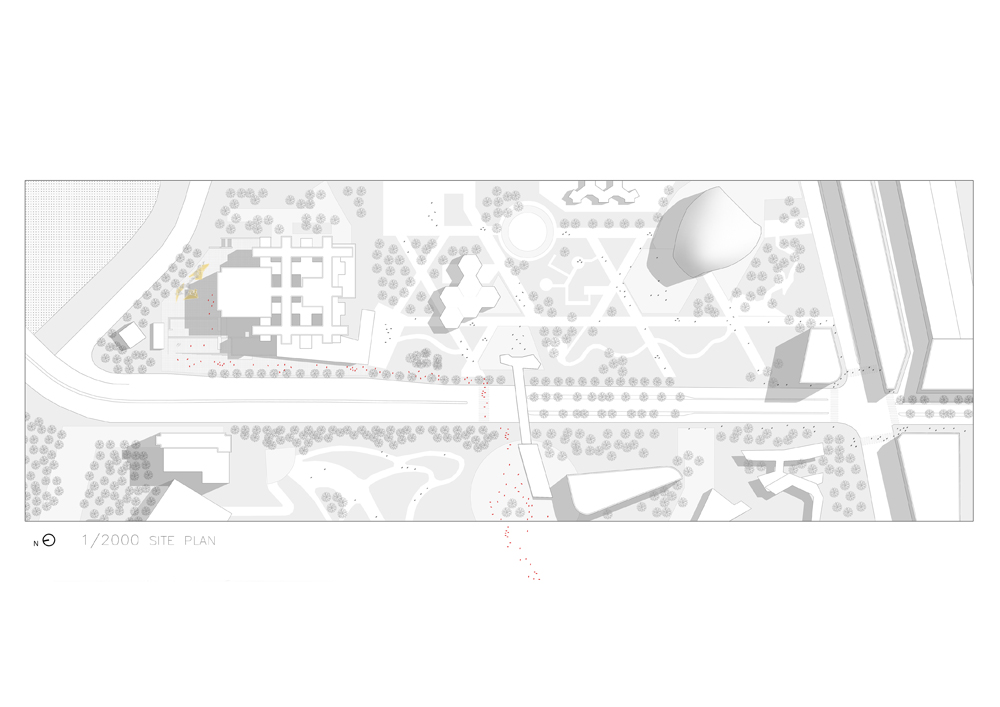

site plan

室內透視 裁切壓縮

[論述]

要不,談談我們的生活經驗
住公寓的人,因為格局緊湊,所以家人互動較多
住透天的人,因為分散樓層,所以家人相處較少
可能是這樣吧

談談我們的都市經驗
從窗望向外面,看到對面鐵窗、醜陋違建、招牌
我們覺得無奈
然後又突然看到鄰居望過來,只好偷偷把窗簾關起
我們很害羞的

我可能已經習慣生活在沒有細膩紋理與人文情懷的都市
請不要怪我
我在這裡,只是
我想透過『半遮掩』的立面,區隔出模糊的基地內與基地外
還想透過『半隱私』的內庭,創造成建築寧靜的中心
再想透過『半區隔』的室內空間,模糊了室內與室外
我希望在這裡,靜靜的看著我的家人就好

隔而不斷、模糊的中介空間、內部自然
我們追求有別於喧囂都市的『內在寧靜』

我還在這裡,在家,看著家人

[設計]

這是個大型空間裝置,主要分成上、下層空間和中間層三部分。位於北美館前方,整個裝置約占45坪的面積:
下層空間:
由輕鋼構、不鏽鋼板、南方松組成,以高低差120cm的不規則錐體,圍塑一個內聚空間。輕鋼構骨架創造地景,南方松作為地景的高低差變化,成為讓人可坐可臥於其間的階梯高差。不鏽鋼板除了增加一個界面層次外,亦可成為孩童滑梯嬉戲的場域,讓所圍塑出來的地景空間能吸引不同年齡、家庭的旅客。

下層空間地景亦需同時和北美館入口也圍塑出一個小廣場空間,讓旅客可自由選擇面向外部的開放區、或是內部的圍蔽區。

上層空間:
結構基礎由下層空間的輕鋼構骨架,內部銲接套管成為『柱基礎』,以10米高、直徑6cm的碳纖管套入固定,每三或四根為一單元,成為完整的結構柱。而上層空間以竹編不規則造型、摟空不超過50*50cm的開口,外飾以紗窗的紗,隨著竹編造型再捏固成皺摺,透過白色光線或陽光,成為『雲朵』。
此雲朵由五組結構柱撐起約6~8公尺不等的高度。

中間層:
天空的『雲朵』和地景中,亦需以鋼筋刷白以塑形,外部同樣以紗做成雲,讓下層空間圍塑出來的『內聚空間』更有圍蔽感,使空間本身成為一個穩定、讓人想停留的都市空間。此內聚空間中央可放置咖啡圓桌、亦可成為表演舞台,觀眾則坐在南方松階梯觀看。

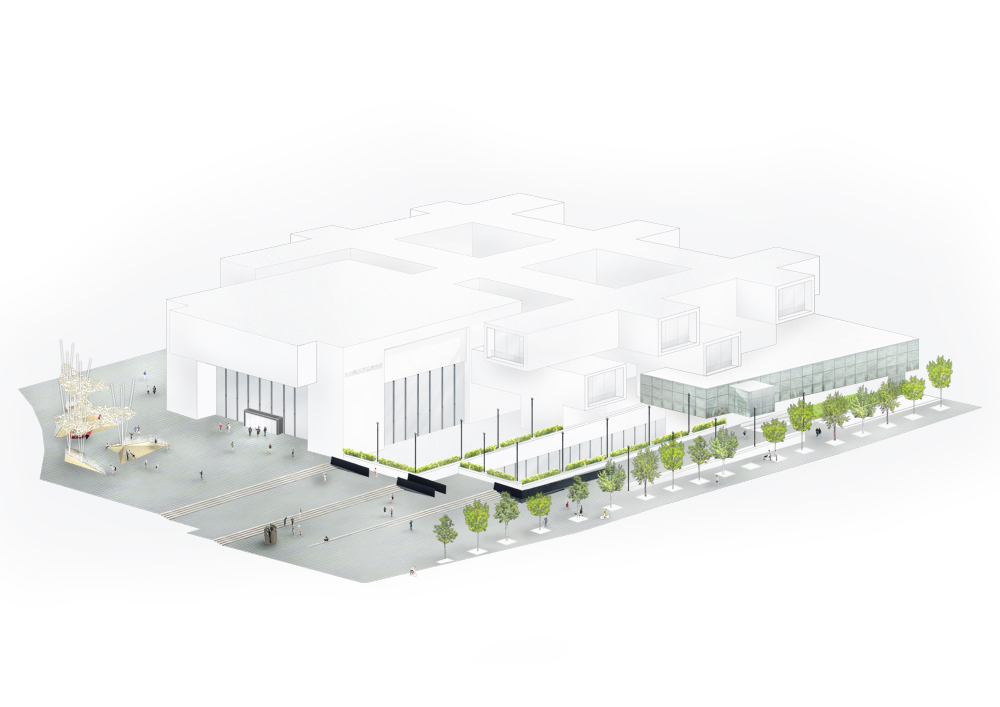

等角透視 裁切壓縮

等角透視

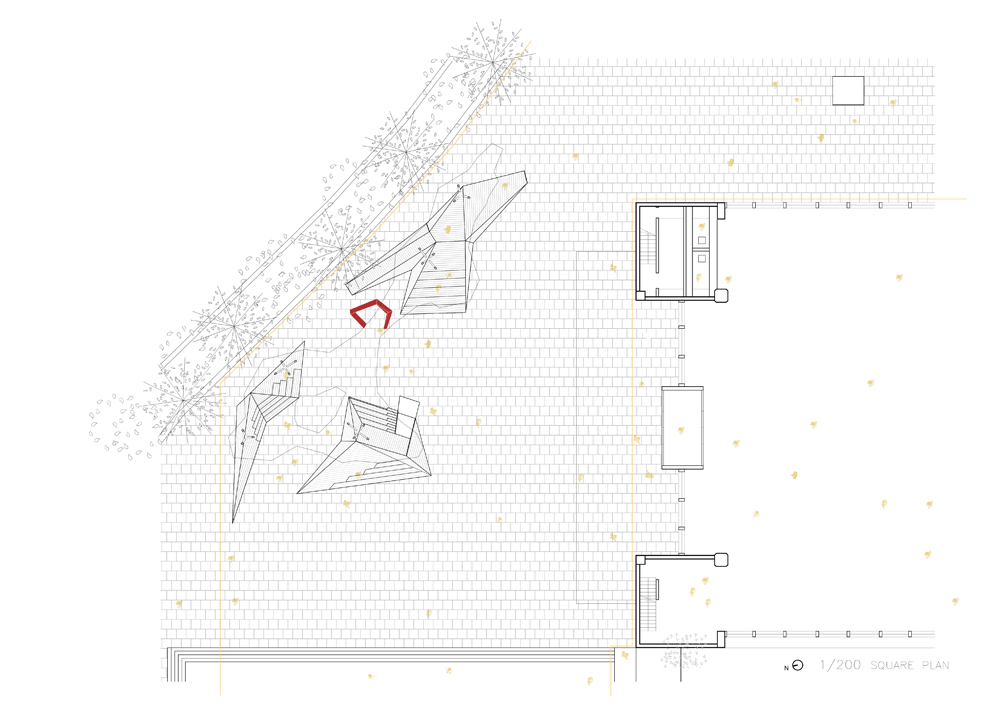

平面圖

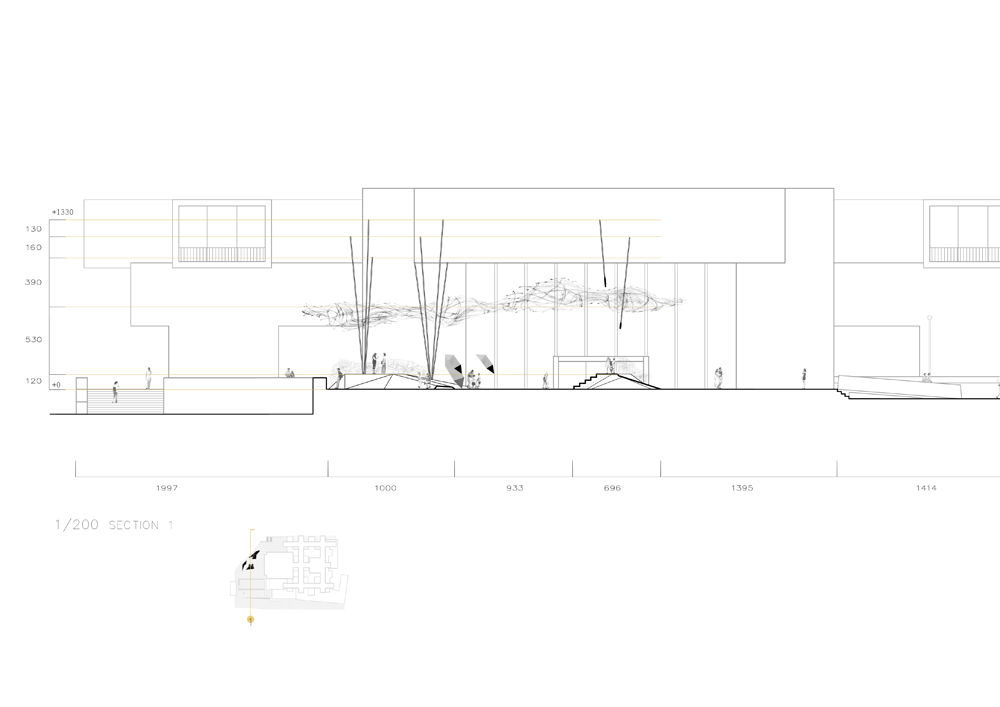

剖面圖

[構造與結構設計]

此案感謝陳冠帆的結構設計協助,幫我們用科學的方法證明這個結構系統是有效的。原先希望採『預鑄』的基礎,但是整個裝置的總重量會太重。這個案子有個很嚴格的限制是『基地每平方公尺的承重量只能有360Kg』,主要是因為前廣場下方是北美館地下空間,所以這個規定算嚴格。這就是為什麼我們選擇竹編塑形、碳纖維柱子、輕鋼構基礎來解決整個結構。我們是『預估整個裝置的總重量』除上『地面接觸面積』,控制在規定的每平方公尺只能有360Kg以內的重量。

另外,因為規定也不能在地板釘任何固定扣,我們設定以自重擺置,所以也要注意不能頭重腳輕。

爆炸圖

[燈光與雲的材質]

[施工方式]
上層空間所需的碳纖維管的強度非常高,因此可以以較細緻的尺寸,把空間拉到10公尺的高度。在竹編的雲朵完成後,以吊車將整朵雲吊高,好固定在碳纖維管上。固定方式以特殊的轉接頭處理,加上竹編與裝飾的紗窗重量不高,所以共約18枝碳纖維管將輕巧地讓雲朵架高在天空。

至於下層空間的南方松地景,則以輕鋼構當骨架,除了減輕基礎總重量之外,概念上也是以較寬闊的骨架來平均分散所承受的總重量。整體的穩定度也會因為較寬闊的基礎骨架,讓整個空間裝置的結構更穩定。

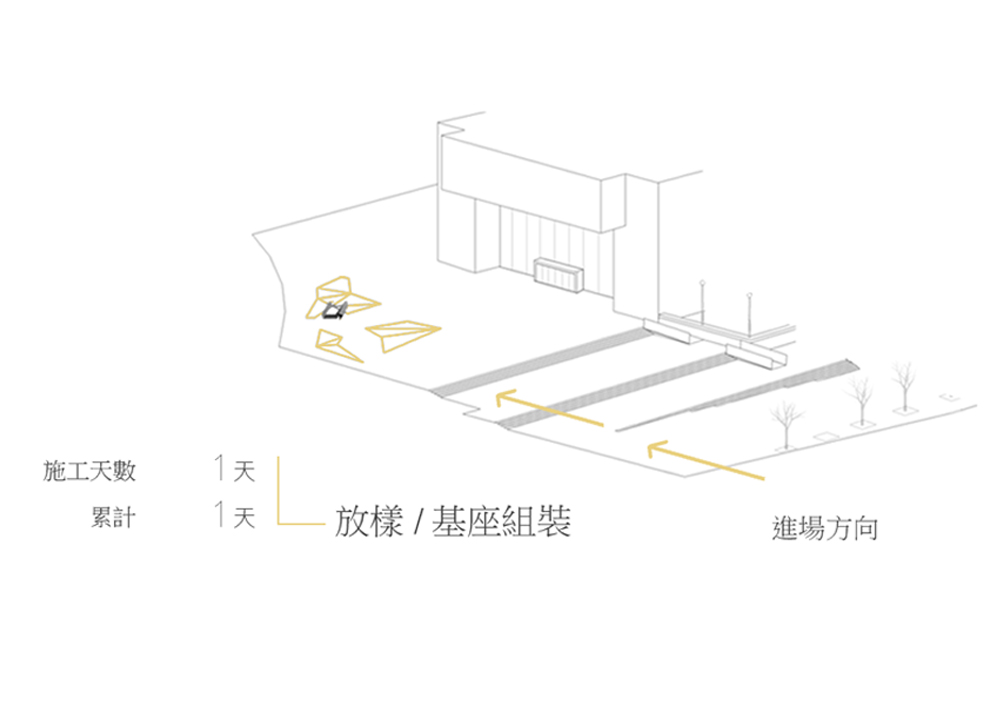

施工計畫1

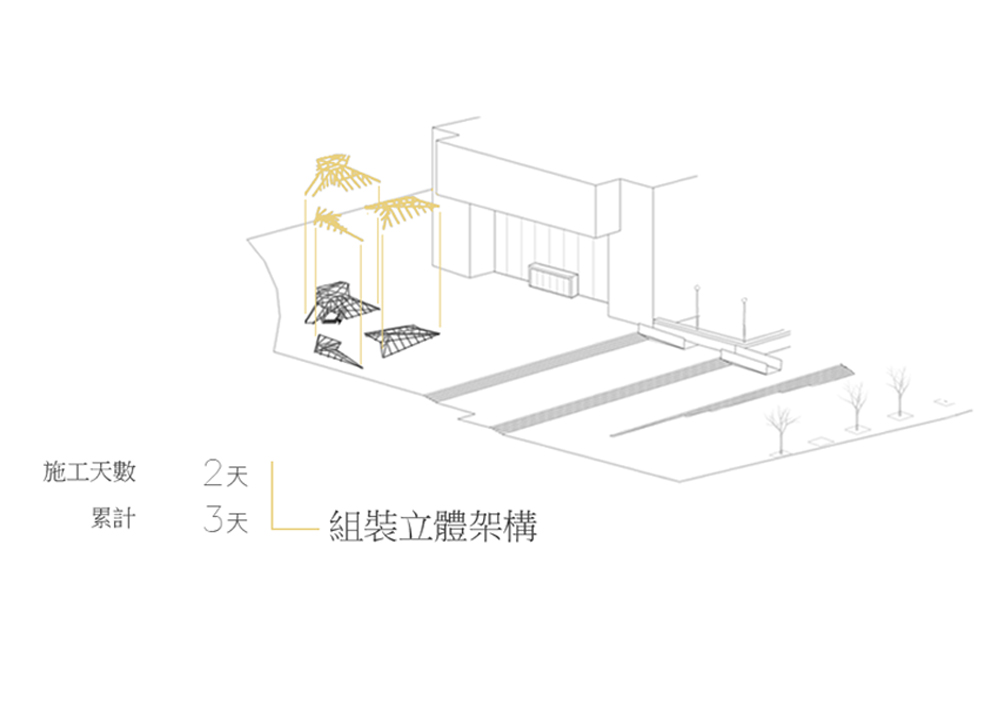

施工計畫2

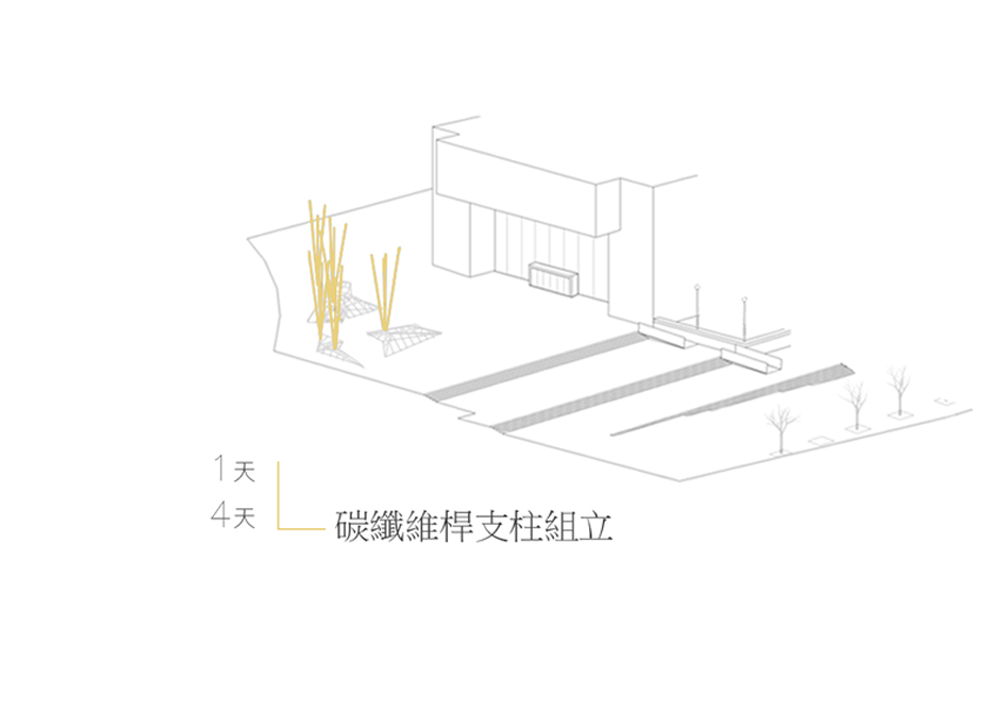

施工計畫3

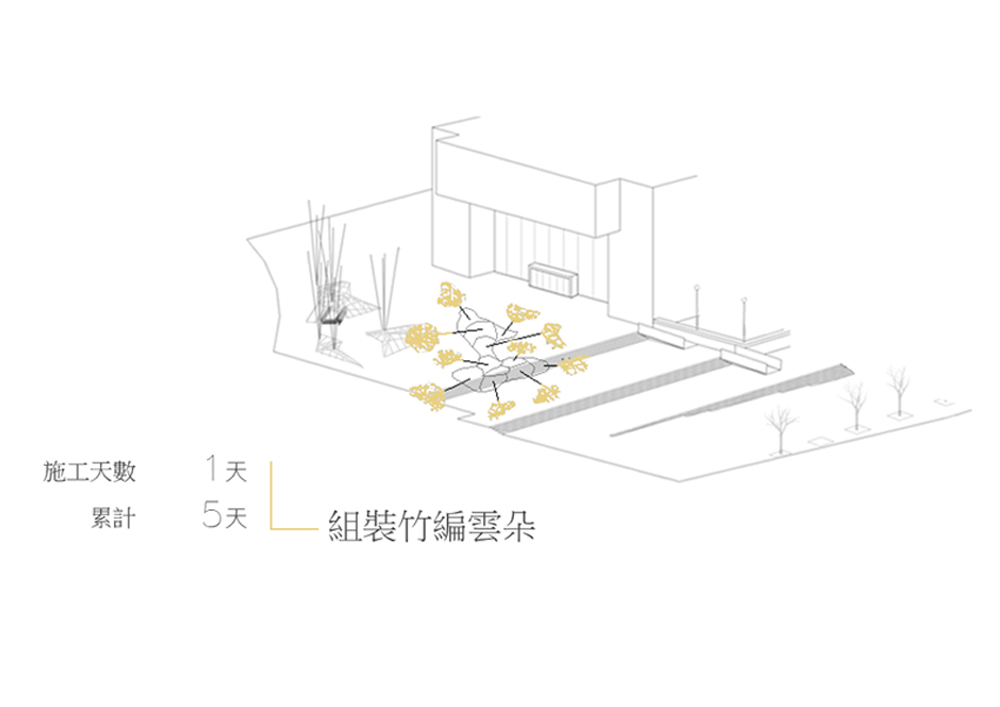

施工計畫4

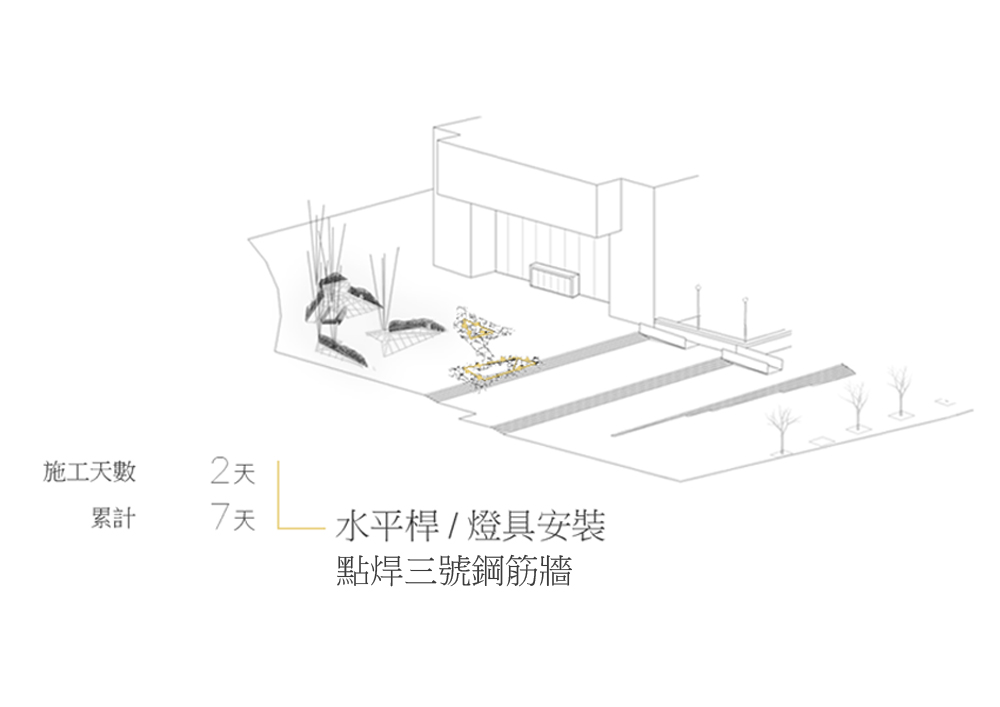

施工計畫5

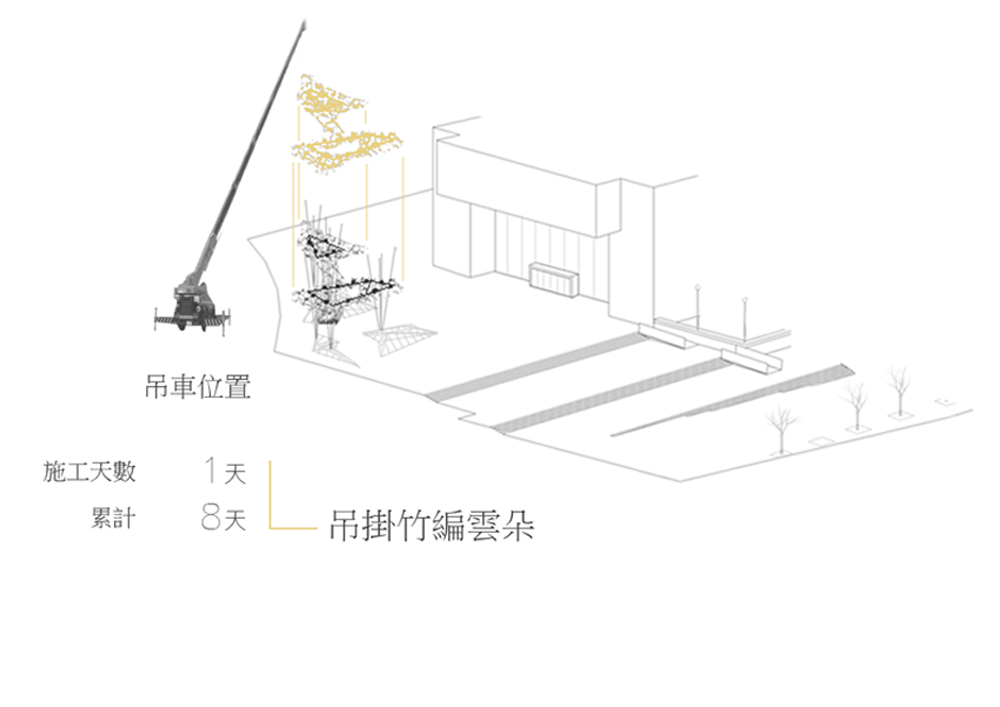

施工計畫6

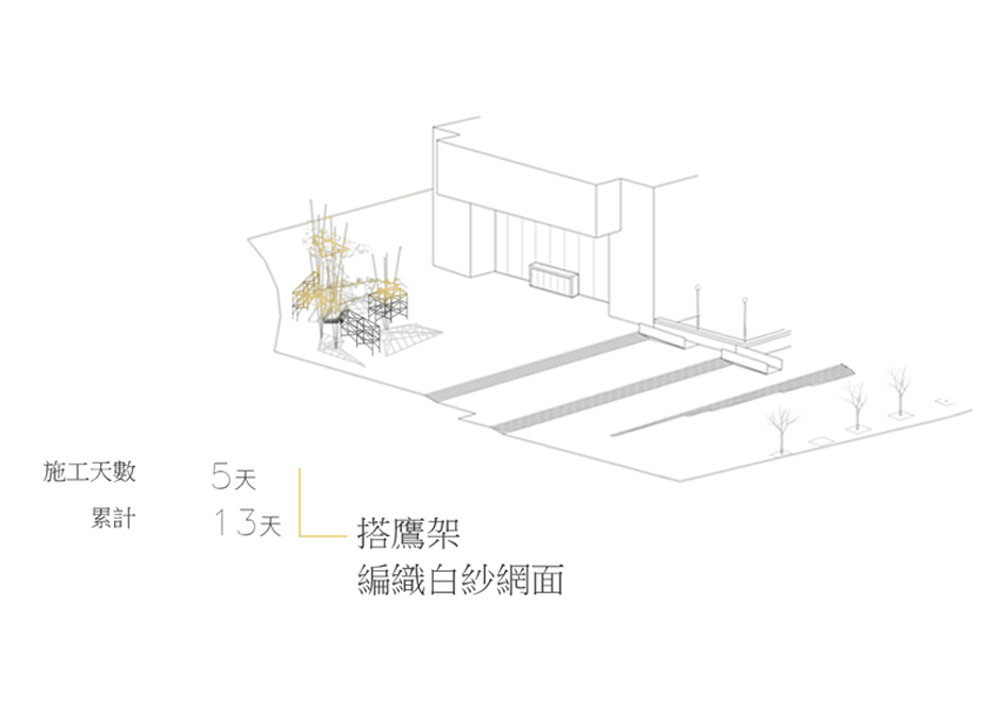

施工計畫7

施工計畫8

結束了,雖然這個案子沒有入選,不過其實我個人很喜歡這個裝置。期待X-Site能順利每年都辦下去,讓建築人能有更多藝術表現的機會。至於白白海之家2呢?再看看哪時候可以實現囉@@
